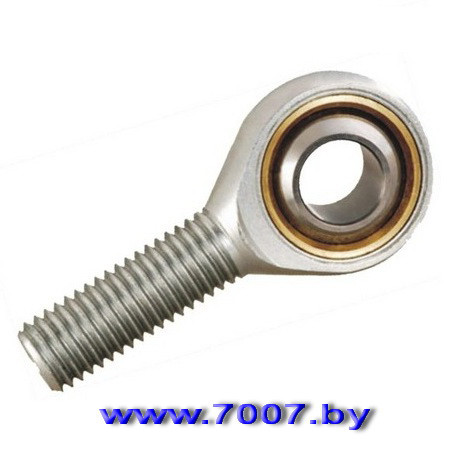

Шарнирная головка SAL (аналоги: TSML, SALJKC, SALBP, PHSAL)(левая наружная резьба) внутренний диаметр шарнира 6 мм.

Шарнирные головки (или шарнирные наконечники) типов SA, SAL, SI, SIL — это готовые к установке механические шарнирные соединения, которые обеспечивают подвижное соединение деталей, компенсируя перекосы и позволяя передавать движение в нескольких плоскостях. Ниже вы найдете их полное описание. Расшифровка обозначений и типы: Маркировка шарнирных головок указывает на тип и направление резьбы, что определяет способ их монтажа. Тип Тип резьбы, Направление резьбы SA - Наружная Правая SAL - Наружная Левая SI - Внутренняя Правая SIL - Внутренняя Левая Буквенный суффикс "L" означает левую резьбу, а его отсутствие — правую. В обозначении также часто присутствует маркировка T/K (пара трения сталь/фторопласт, не требующая обслуживания) или SS/M (кислотостойкая сталь/латунь, для тяжелых условий). Цифры в маркировке, как правило, соответствуют диаметру резьбы в миллиметрах. ⚙️ Технические характеристики Конструкция и материалы: Основу шарнирной головки составляет сферический подшипник скольжения, запрессованный в корпус. Это обеспечивает возможность самоустановки и восприятие не только радиальных, но и осевых нагрузок в обе стороны. Пары трения могут быть разными: сталь/PTFE (тефлон), сталь/бронза или сталь/латунь. Ключевые параметры включают диаметр резьбы (d), ширину (B), высоту (A), длину (L) и другие габаритные размеры, которые стандартизированы для каждого типоразмера. В таблице приведены справочные размеры для некоторых распространенных типоразмеров головок с внутренней резьбой (SI/SIL). Номер подшипника D (мм) B (мм) M (мм) A (мм) F (мм) L (мм) Масса (кг) SI/SIL 06T/K 6 9 6.75 20 30 40 0.027 SI/SIL 08T/K 8 12 9.00 24 36 48 0.046 SI/SIL 10T/K 10 14 10.50 28 43 57 0.076 SI/SIL 12T/K 12 16 12.00 32 50 66 0.115 Применение в промышленности и быту: Эти компоненты критически важны везде, где требуются точные и надежные шарнирные соединения: · Оборудование с гидро- и пневмоцилиндрами: Для соединения штока цилиндра с другими механизмами. · Автомобильная промышленность: Используются в рулевых механизмах (рулевые тяги и наконечники) для обеспечения точности управления. · Общее машиностроение: Широко применяются в швейном, пищевом, фасовочном и другом промышленном оборудовании. · Спецтехника: В сельскохозяйственных комбайнах и тракторах. Прямое применение шарнирных головок в быту встречается реже, но они могут быть частью самодельных станков, конструкций или мощного садового оборудования. Рекомендации по выбору и обслуживанию: · Выбор типа: Определите, какая резьба (внутренняя или наружная) и какое направление (правое или левое) необходимы для соединения в вашем механизме. · Условия эксплуатации: Для стандартных условий подходят головки с маркировкой T/K. Для агрессивных сред (влажность, химические вещества) лучше выбрать исполнение из нержавеющей стали или пару SS/M (сталь-латунь). · Обслуживание: Головки с парой трения сталь/PTFE (T/K) не требуют смазки. Шарниры с парой сталь-бронза/латунь нуждаются в регулярном смазывании через имеющийся ниппель (пресс-масленку).
