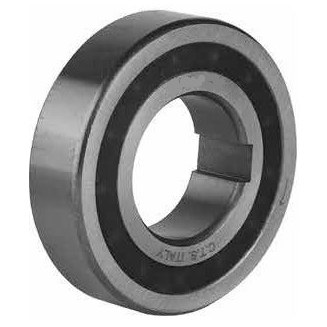

Обгонная муфта CSK25 PP, размер 25*52*15

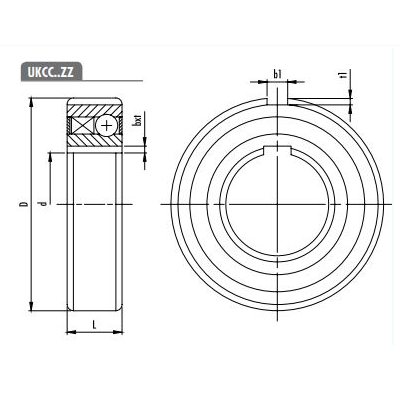

Обгонная муфта CSK25 PP, размер в мм. 25*52*15 CSK25 PP — это обозначение конкретного типоразмера обгонной муфты (муфты свободного хода). 1. Общее описание и принцип работы Обгонная муфта CSK25 PP — это механическое устройство, которое передает крутящий момент только в одном направлении и свободно вращается (обгоняет) в противоположном. · Принцип действия: В основе лежит принцип действия храпового механизма. Внутри муфты находятся специальные фигурные ролики (или кулачки), которые в определенном положении заклиниваются между внутренней и внешней обоймой, обеспечивая жесткую сцепку и передачу момента. При изменении направления относительного вращения обойм ролики выходят из заклинивающего положения, и обоймы вращаются независимо друг от друга. · Альтернативное название: Такие муфты также часто называют муфтами свободного хода. 2. Основные технические характеристики: · Типоразмер: CSK25 PP · Посадочные диаметры: · Внутренний диаметр (вала): 25 мм · Внешний диаметр (отверстия ступицы): 52 мм · Ширина: 15 мм · Номинальный крутящий момент (M_n): ~ 25 Н·м · Пиковый крутящий момент (M_max): ~ 50 Н·м · Максимальная частота вращения (при M_n): ~ 4500 об/мин · Материал: Как правило, высококачественная сталь, подвергнутая закалке и другим видам термообработки для обеспечения высокой износостойкости. · Стандартное исполнение: Муфта поставляется без шпоночного паза. Это позволяет установить ее на вал в любом угловом положении. Фиксация на валу и в корпусе осуществляется по принципу плотной посадки с натягом (прессовая посадка). Для монтажа/демонтажа требуется специальный инструмент. 3. Конструкция и особенности · Компактность: Муфты серии CSK известны своей очень компактной конструкцией "все в одном", что позволяет легко интегрировать их в различные узлы. · Высокая точность: Обеспечивают точное и мгновенное срабатывание. · Низкий момент инерции: Благодаря малой массе и компактности, муфта практически не влияет на инерцию системы. · Надежность: Рассчитаны на длительный срок службы при правильных условиях эксплуатации. · Нулевой люфт: В режиме передачи момента муфта работает без люфта. 4. Области применения Обгонные муфты CSK25 PP и аналогичные им используются в самых разных отраслях промышленности, везде, где требуется передача момента в одном направлении и свободное вращение в другом: 1. Станкостроение: В приводах подач, байпасных механизмах, системах обратного хода. 2. Транспортное и автомобильное машиностроение: В стартерах, генераторах, системах переключения передач (хотя там чаще используются роликовые обгонные муфты другого типа). 3. Сельскохозяйственная техника: В приводах косилок, сеялок, жаток. 4. Промышленные редукторы и приводы: Для создания обратного хода или в качестве защитного элемента. 5. Оборудование для пищевой и упаковочной промышленности. 5. Важные замечания · Производитель: Изначально CSK25 PP — это модель Ringspann. Однако этот типоразмер стал стандартом де-факто, и многие другие производители (как европейские, так и азиатские, включая китайские) выпускают аналогичные муфты с такими же геометрическими параметрами. Качество и характеристики (номинальный момент, износостойкость) могут отличаться в зависимости от производителя. · Аналоги: При поиске аналога или замены необходимо сверять не только посадочные размеры (25*52*15), но и номинальный крутящий момент. · Монтаж: Требует точного соблюдения допусков посадки (как правило, h6 для вала и H7 для отверстия) и аккуратного запрессовывания. Неправильный монтаж — основная причина выхода муфты из строя. В номере обгонной муфты CSK индекс PP обозначает материал уплотнительного кольца (или уплотнения). PP расшифровывается как Полипропилен (Polypropylene). Этот полимер был выбран для конкретных условий работы: · Стойкость к химикатам: Полипропилен обладает отличной устойчивостью к широкому спектру агрессивных сред, включая многие кислоты, щелочи, растворители и соли. Это критически важно в системах, где муфта может контактировать с химическими реагентами, топливом или другими жидкостями. · Электрические свойства: Он является хорошим диэлектриком. · Прочность и жесткость: Обладает достаточной механической прочностью для работы в качестве уплотнительного элемента. · Температурный диапазон: Рабочий температурный диапазон полипропилена обычно от -5 °C до +100 °C, что подходит для многих стандартных применений. Что это означает на практике? Если в вашем распоряжении муфта CSK с индексом PP, это значит, что ее уплотнение рассчитано на работу в средах, где требуется химическая стойкость именно полипропилена. Если бы индекс был другим (например, NBR - нитрильный каучук, EPDM - этилен-пропиленовый каучук), то и условия применения муфты были бы иными (например, для масел и топлива или для горячей воды и пара соответственно). Краткая структура номера муфты CSK (на примере CSK 25-PP): · CSK — тип муфты (обгонная, сильфонная). · 25 — внутренний диаметр (d), например 25 мм. · PP — материал уплотнительного кольца (Полипропилен). Таким образом, индекс PP является ключевым для определения коррозионной стойкости и совместимости муфты с транспортируемой средой. Краткий итог: Обгонная муфта CSK25 PP — это компактный, надежный и точный механический компонент для передачи крутящего момента в одном направлении. Ее ключевые особенности — малые габариты (25*52*15 мм), передача момента до 25 Н·м и прессовая посадка на вал и в корпус. Широко применяется в промышленном оборудовании и механических приводах.
